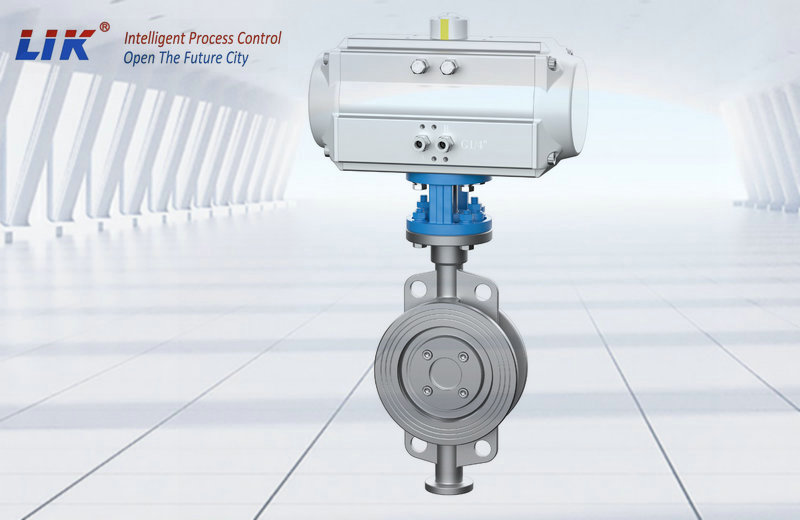

進口氣動對夾式硬密封蝶閥采用圓形蝶板隨閥桿旋轉實現啟閉，主要用于截斷或調節管道介質流量，適用于水、蒸汽、油品、空氣及弱腐蝕性流體，適用溫度范圍可達-40℃至650℃（不同材質差異）。典型進口品牌如德國萊克LIK等，其結構緊湊、重量輕，尤其適合高空或狹窄空間安裝

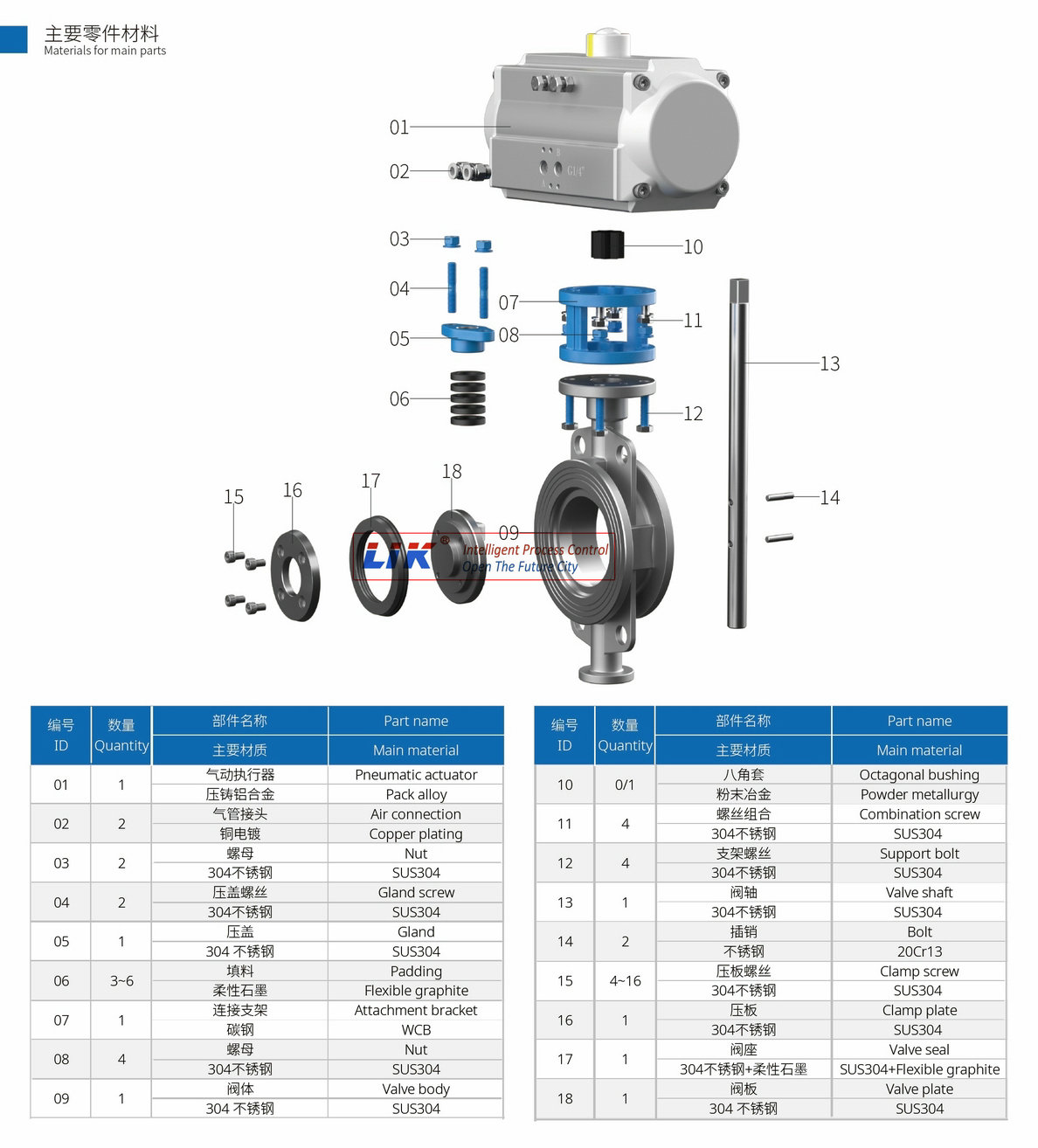

結構
采用三偏心密封設計（主偏心+副偏心+角偏心），結合金屬層疊式硬密封組件（如304不銹鋼+碳化鎢涂層），實現零摩擦啟閉及雙向密封功能
產品特點
特性分類 具體描述
密封性能 多層次硬密封閥座，密封面硬度≥HRC60，泄漏率≤0.01%×Cv（ANSI Class VI標準）
驅動控制 標配氣動執行器（0.4-0.7MPa氣源），可選配智能定位器，支持4-20mA信號輸入及MODBUS通訊協議
耐候性、閥體材質覆蓋WCB、不銹鋼、哈氏合金等，適配-40℃至650℃工況，特殊涂層可抗腐蝕性介質
維護便捷 專利快拆結構支持30分鐘內完成閥座更換，降低停機損失
技術參數

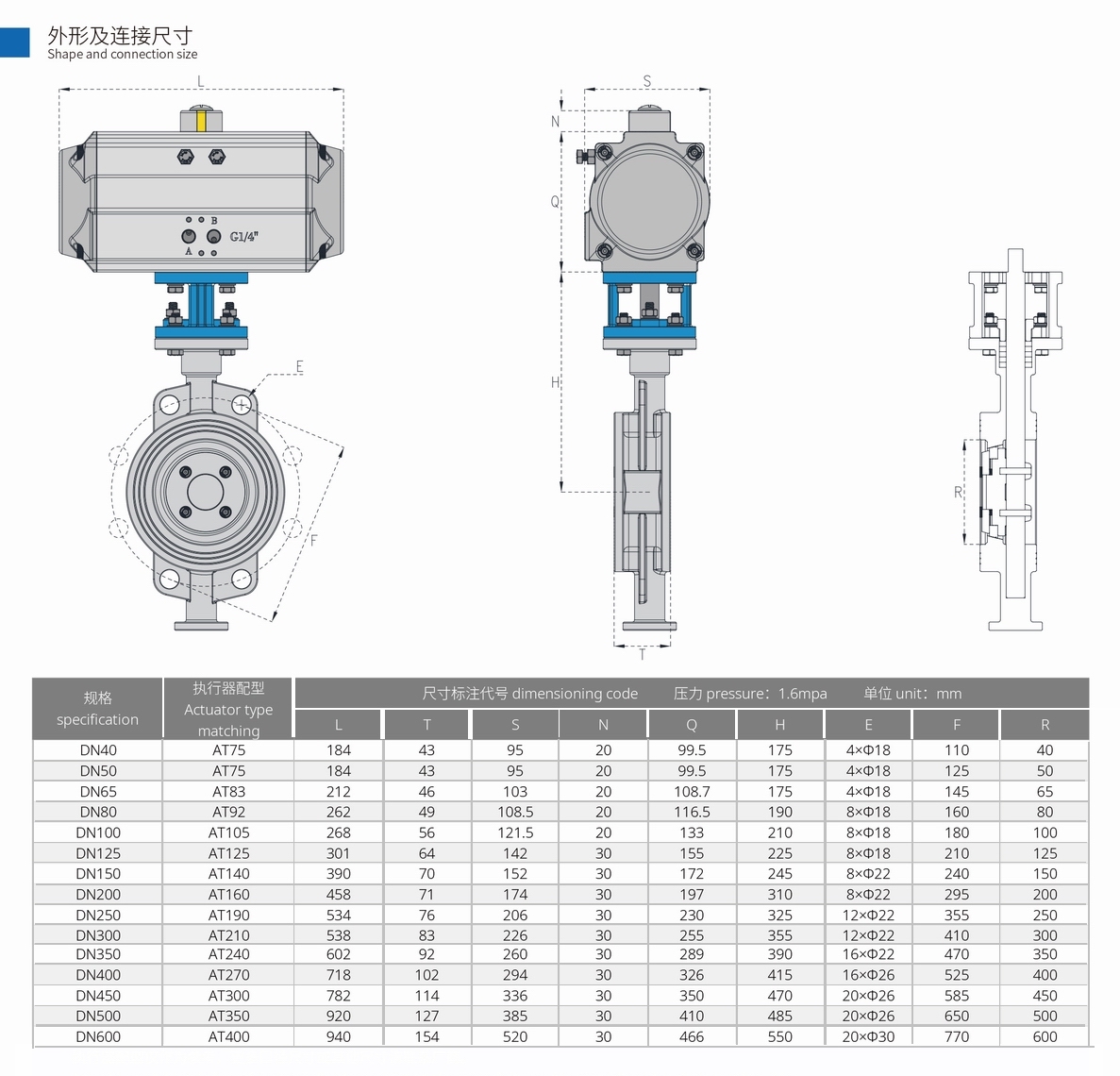

公稱通徑 DN50-DN2000
壓力等級 PN10-PN40（Class 150-300）
適用溫度 -40℃至650℃
泄漏等級 GB/T13927-92或ANSI Class V
驅動氣壓 0.4-0.7MPa，標配雙作用氣缸
響應時間 ≤0.5秒（帶智能定位器）
安裝方法
安裝前準備
檢查法蘭面平行度偏差≤0.2mm/m，清除管道雜質，校準執行器開閉角度（允許±5°調節）
對夾式安裝步驟
將閥門居中置于兩法蘭之間，插入螺栓后分三次對稱預緊（扭矩按ASME B16.5標準）
確保法蘭間隙≤2mm，避免蝶板卡阻
使用注意事項
流向無限制（雙向密封），但含顆粒介質入口建議配置導流板
高溫工況需定期檢查閥桿填料壓縮量，補充高溫石墨填料
五、維護建議
常規維護：每5000次啟閉后檢測密封面磨損量（極限值0.3mm）
緊急處理：介質結晶或卡阻時，可通過執行器手動輪強制啟閉5
該閥門在焦化廠煤氣凈化系統中連續運行18個月后泄漏率仍<100ppm，驗證了其長效可靠性
